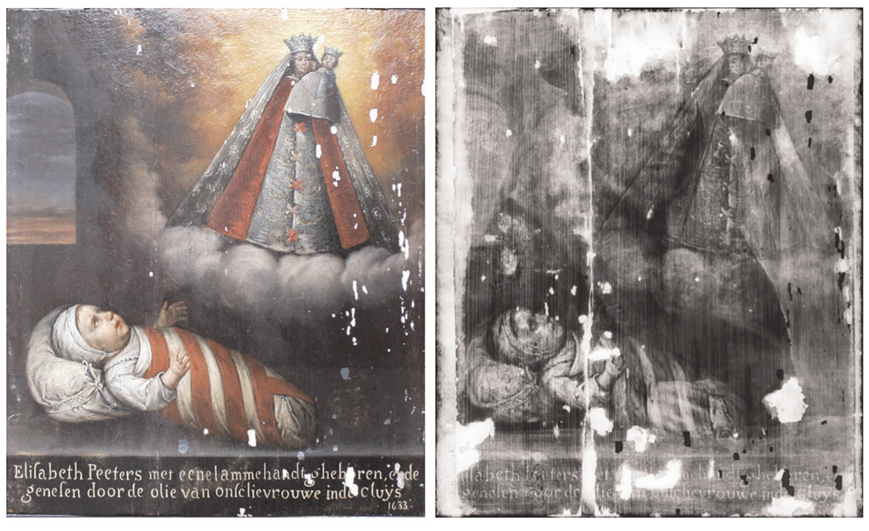

藉由X光透視影像觀察畫作內部結構，可以發現在可見光下呈現的主題，下方隱藏著原始畫布舊有的另一幅素描作品。除了透過工藝手法與主題來推斷畫作的歷史與辨別真偽外，影像上不同亮度與顯示的灰階值，代表著該處顏料的材質與密度，亦可作為辨識畫作歷史的根據。¹

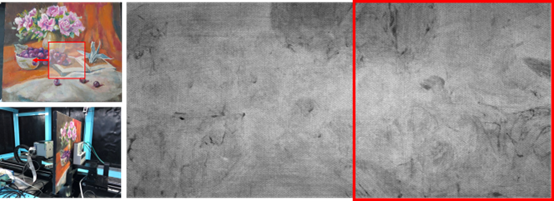

使用X光透視影像，將畫作投影到偵檢器上，並藉由自動化設備定位拼貼影像，執行完整的畫作掃描。上圖為油畫樣本在五軸X光電腦斷層平台上掃描，並標示拼貼方向與單張影像位置。

¹ Schalm, Olivier & Vanbiervliet, Lies & Willems, Peter & Schepper, Peter. (2014). Radiography of paintings: Limitations of transmission radiography and exploration of emission radiography using phosphor imaging plates. Studies in Conservation. 59. 10-23. 10.1179/2047058413Y.0000000088.

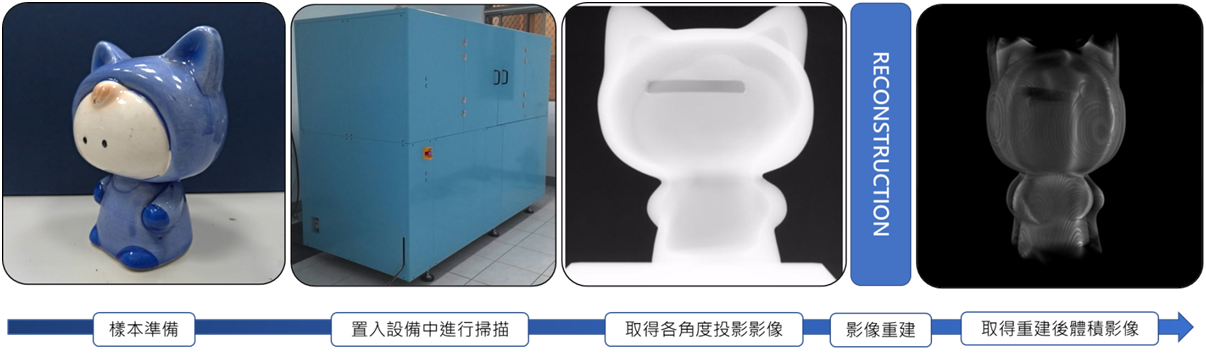

本次檢測樣品為一釉燒存錢筒，具有內部中空架構。採用技術為CT成像設備，並擷取半圓周內各角度投影影像，以較少投影數簡化節像流程與重建時間；本影像尺寸為640x480x512 8-bit灰階影像，同時以多種方式進行成像。

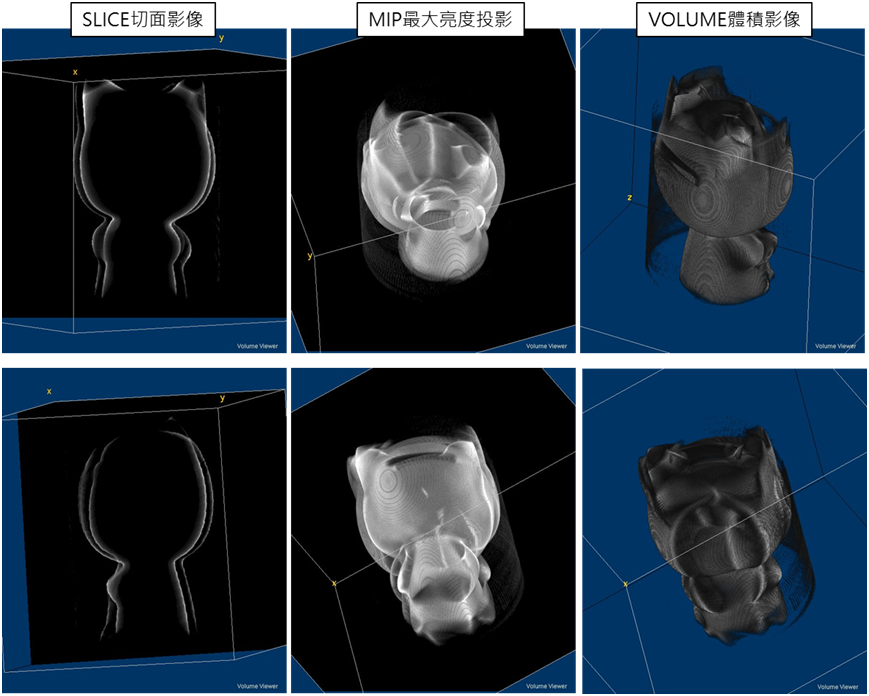

SLICE切面影像
Slice切面提供物體內部結構與組成影像，可從各角度觀察量測結構切面，不受原有投影角度和結構尺寸的影響。透過移動切面找出瑕疵或值得觀測的位置，可量測尺寸、位置、方向、材質等，並對物體表面或剖面進行比對。

MIP最大亮度投影
在可視化平面之上投射三維空間數據，每個體積像素(voxel)密度值的所呈現的亮度將個別調整，最終在投影平面上呈現的是亮度最大的體積像素。 MIP能反應像素的X光吸收值，較小的讀值也能在圖像上顯示，能很好地呈現對比與密度變化。

VOLUME體積影像
將體積像素(voxel)的讀值視作密度，並給予其視窗灰階值並著色。可呈現量測物體外觀，或是在不同切面下的結構密度變化。體積影像可更進一步做網格化處理，作為逆向工程或是應力分析的資料依據。

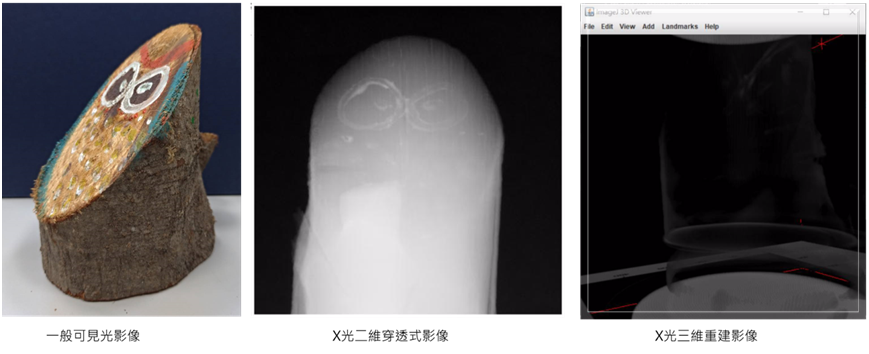

其他影像包括木雕藝術品之成像。該藝術品眼睛部分為釉彩顏料，具有較高密度與X光吸收值，可在穿透式影像和電腦斷層重現中清楚顯現。

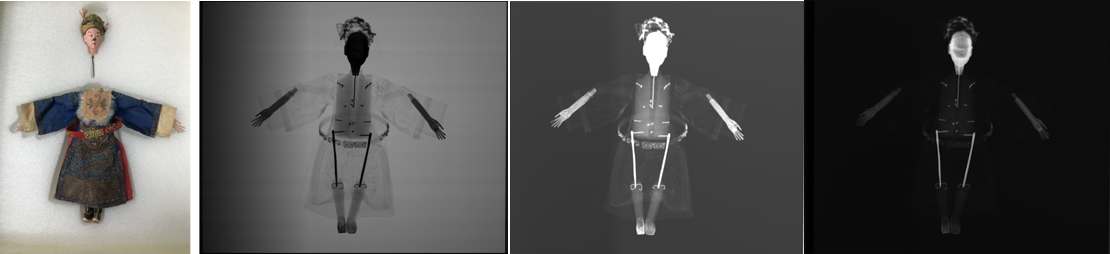

精緻戲偶影像，右方影像為尚未處理過之影像原始檔；經處理後之強化布料與肢體部分，可觀察紡織紋理與內部構件；經處理後強化臉孔著色部分，可判別使用礦物或金屬顏料，故有較高吸收率。

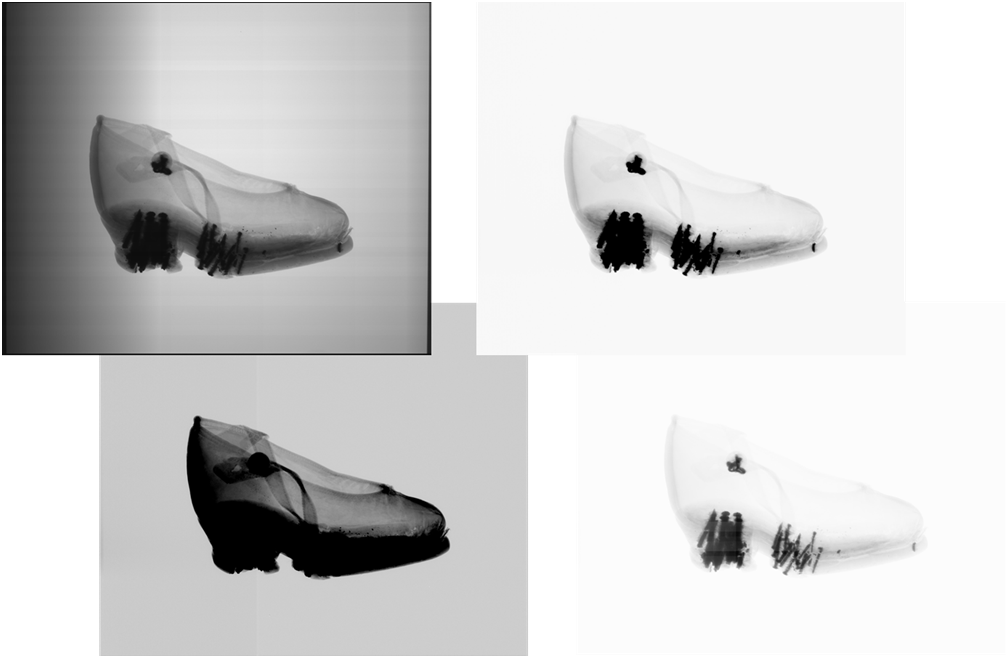

左圖為前朝遺留之女性裹小腳後所著之外出鞋物。從X光影像可清楚分辨該物件經過金屬釘件補強結構。左上圖為未修正前之原始影像；左下圖為處理過後之影像，已可分辨鞋面花紋；右上圖為強化鞋身構造之窗寬校正影像；右下圖則為強化金屬釘件部份之強化影像。
